Разводка труб в ванной. Способы разводок водопроводных труб санитарного узла
На странице приведены примеры с фото разводок стандартных систем водоснабжения и канализации в ремонтах ванных комнат и в отдельных заказах.
Разводка водопроводных труб в ванной выполняется двумя традиционными способами – тройниковым и коллекторным. Возможно совмещение этих способов между собой в зависимости от потребностей дизайна и сложности в расстановке или переносе сантехнических приборов.
Тройниковый способ
Смысл этого способа заключается в том, что магистрали от водоподающих стояков горячей и холодной воды разветвляются на все приборы.
Общепринято использовать такую трубную разводку в ванных многоквартирных домов.
Основным недостатком в такой коммуникационной системе считается одновременное или последовательное поступление воды ко всем потребителям воды. Это сказывается на рабочем давлении в смесителях, то есть при совместном открытии кранов в двух точках не обеспечивается одинаковым напором в них воды, не говоря уже для третьей, но это скорее не совсем критично.
Разводка от коллектора
При коллекторной разводке происходит подвод труб отдельно к каждому прибору непосредственно. При этом расходуется большое количество трубы, но давление распределяется по ним достаточно равномерно.
Здесь выбор коллектора – самая важная и главная составляющая этой локальной системы. Такое сантехническое оборудование служит распределителем воды по трубам. Также коллектор выбирается совместно с заборной арматурой – кранами, вентилями, клапанами. Это нужно, если появилась необходимость отключения отдельного прибора от сети.
Что стандартно входит в разводку трубопровода в ванной и последовательность сборки
-
Установка отсечного от стояка шарового вентиля или крана .
Это первый процесс в монтажных работах водопровода по ванной комнате.Рекомендована установка шарового крана, способного выдержать для квартир рабочее давление в 25 атм. и высокую температуру +180 С, для частного сектора – спокойно устанавливаются и до 15 атм.
Не стоит говорить, что устанавливаются вентиля и на подачу горячего и холодного водоснабжения.
Это выполняется в обязательном порядке — на случай протечки (особенно, если в отделке ванной строятся гипсокартонные короба).
Ими без проблем перекрывается вода до устранения аварийной неисправности, также понадобится арматура при замене какого-либо отдельного оборудования. -

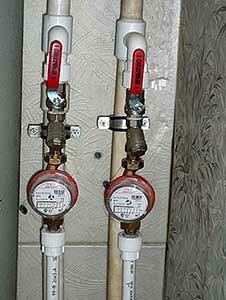

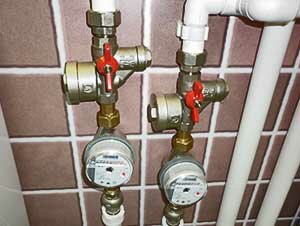

Установка фильтров грубой очистки с водомерными счетчиками
Установка фильтров–грязевиков, конечно не даст полной очистки воды до питьевой. Но их необходимо поставить для фильтрации ржавчины, окалины и других движущихся с напором мелких частиц, чтобы сохранить работоспособность счетчиков учета.На ряду с этим и многие производители смесителей, особенно дорогих брендов требуют этого.
Также есть фильтры и для тонкой очистки, которые можно дополнительно использовать в разводке, это необязательная процедура, но все же не стоит ими пренебрегать.
-
Установка редуктора давления.
Необходимость установки редуктора заключается в выравнивании избыточного давления от центральной системы водоснабжения.Повышенное или скачущее давление всегда плохо сказывается на смесителях.
Надежнее — с проведением трубной разводки, для нормализации подачи воды к потребителю, все-таки его установить. С этим регулировка редуктора на 4-6 атм. будет вполне достаточной.
На фото разводка труб водопровода и канализации в ванных комнатах в примерах, но совсем не обязательно, что у Вас будет такая же:
Вариантов множество и какая сборка труб нужна именно в Вашей ванной комнате, определяется по месту — назначенным на выполнение заказа мастером-сантехником, который делает предварительный выезд для ознакомления, уточнения деталей в расстановке сантехники и составления схемы.
